Какие виды шкафов АВР мы производим? Разные: на 2 ввода, 3 ввода, с секционированием, с генераторным вводом, на контроллере и обычных реле. В этой стать епокажем некоторые из примеров выполненных нами работ.

Щит АВР с секционным контактором на 630 Ампер

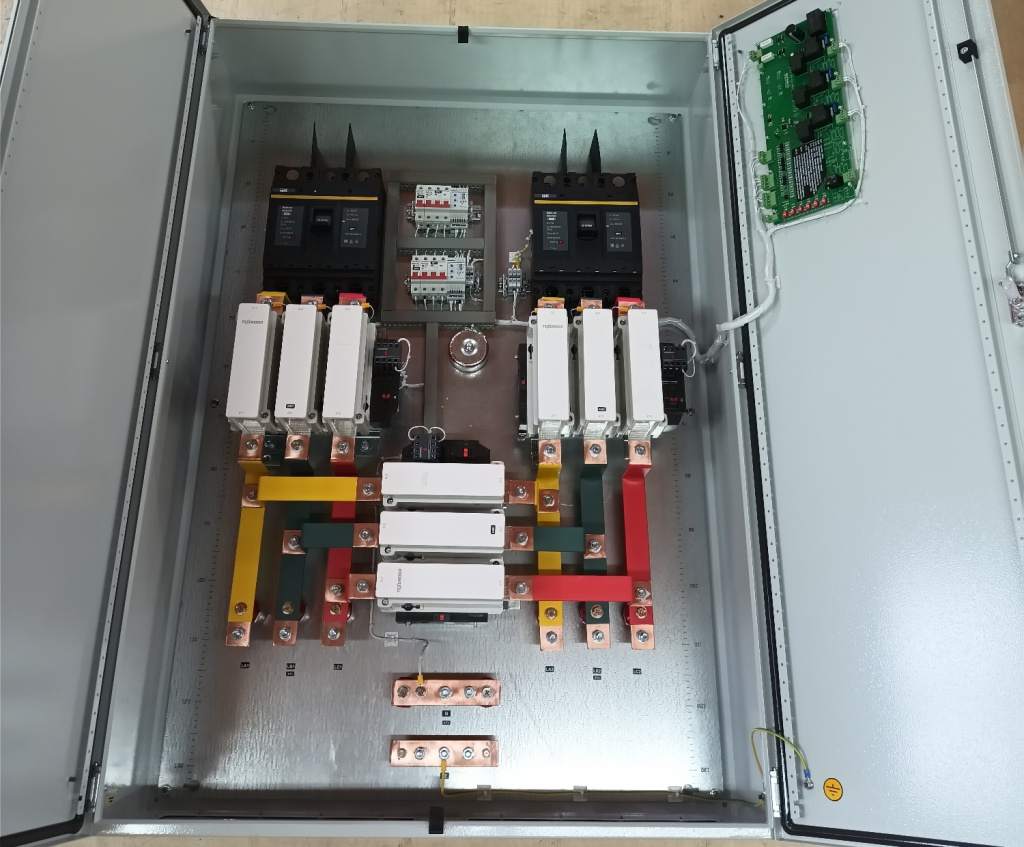

Рисунок 1 Шкаф аварийного включения резерва ШАВР-2-2-К-630 IP54

Шкаф на 2 ввода с секционным выключателем ШАВР-2-2-К выполнен в навесном шкафу размером 1400х1000х300 мм с двумя дверями. Вводные автоматы QF1 и QF2 – ВА88-40 Master 630 А, силовые контакторы KM1-KM3 – ПМ16-630100. Шины – медные сечением 40х4 мм.

Силовые кабели заводятся снизу через кабельные сальники. Отходящие кабели для нагрузки подключаются к шинам в нижней части шкафа. Вводные кабели для питания ведутся вдоль боковых стенок к верху шкафа и уже там подключаются к вводным автоматам.

Внутри силовых автоматов установлены АКМ-40 – дополнительное устройство, фиксирующее аварийное отключение автомата от расцепителя, блок контакты которого подключаются к схеме управления. Платой контроллера на дверце шкафа регистрируются сигналы состояния сети от реле напряжения, включенное или отключенное состояние контакторов, наличие аварийного сигнала от вводных автоматов. Эта же плата выдает команды на включение или отключение контакторов. Для коммутации катушек пускателей на плате имеются мощные 40-амперные реле, параллельно контактам которых впаяны искро-гасящие RC цепочки.

Шкаф АВР на 3 ввода( 3-й ввод от генератора) с секционированием 250 А

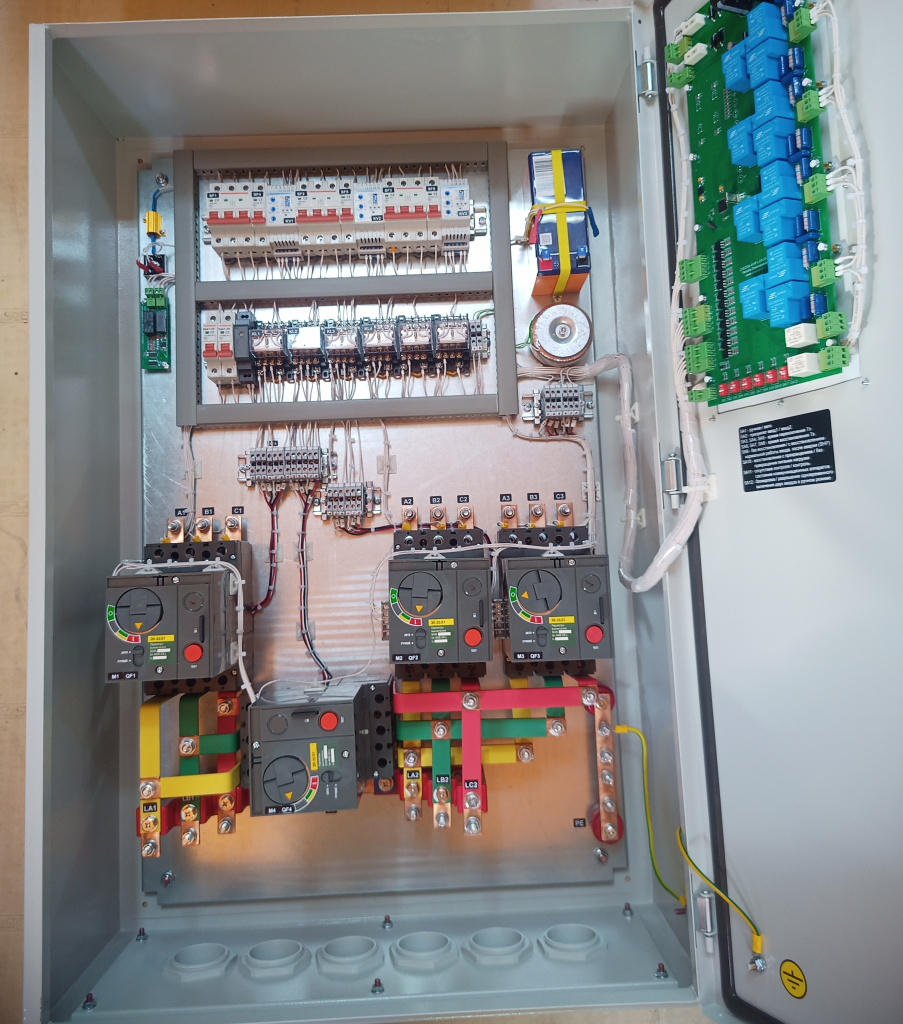

На рисунке 2 ниже – щит аварийного ввода резерва ШАВР-3Г-2-М 250 А с тремя вводами, один из которых генераторный, с секционированной системой выходных шин. В этом устройстве в качестве коммутационных аппаратов применены автоматы с моторным приводом.

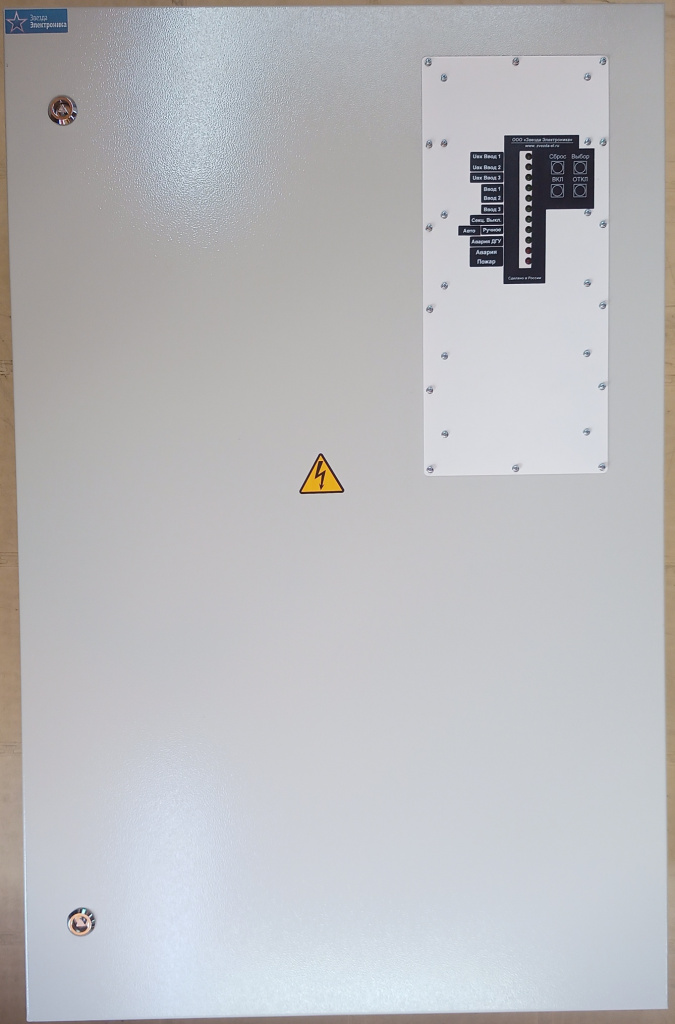

Рисунок 2 Щит аварийного ввода резерва ШАВР-3Г-2-М-250 IP54

Тип вводных и секционного автоматов – ВА88-35 250 А с моторным приводом ЭП-35/37. В каждом автомате установлен дополнительный и аварийный контакт состояния типа АКДК-35/37, с помощью которого плата контроллера получает сигнал о состоянии вводных автоматов: включен ли он, выключен, выключен по аварии от расцепителя. Благодаря этому обеспечивается минимизация аварийности – например, если вводной автомат QF1 отключился по аварии, то секционный выключатель QF4 включен не будет, так как необходима проверка и устранение при необходимости причин короткого замыкания в нагрузке этого ввода.

Нагрузка подключается к медным шинам сечения 30х3 мм, которые закреплены к изоляторам типа ”лестница”. Для каждого ввода предусмотрено свое реле напряжение, контролирующее его питающую сеть.

В случае отсутствия напряжения обоих вводов для поддержания питания платы контроллера имеется аккумулятор 12 В. Тип аккумулятора – гелевый необслуживый, 12 В 7 А*ч, срок службы по паспорту производителя – 7 лет. Соответственно, имеется устройство подзарядки этого аккумулятора до напряжения 14 В. Это устройство состоит из блока питания с выходным напряжением 15 В, блокирующего диода для предотвращения обратной разрядки и балластного резистора 4,7 Ом. Так же для защиты аккумулятора от чрезмерного разряда установлена плата БКА-12, которая отключает питание платы контроллера при падении напряжения на аккумуляторе примерно до 11 В и наоборот питает эту плату после подзарядки до 11,5 В.

На передней панели размещена кнопочная и светодиодная панель. Светодиодная индикация показывает состояние вводов, включенное или отключенное положение вводных автоматов, а так же аварии – отсутствие сети, невозможность включения коммутационных аппаратов, залипание( невозможность отключения), аварийное отключение автоматов, неисправность генераторной установки, пожар по сигналу от системы пожарной сигнализации. При получении сигнала “пожар” происходит отключение всех вводных автоматов.

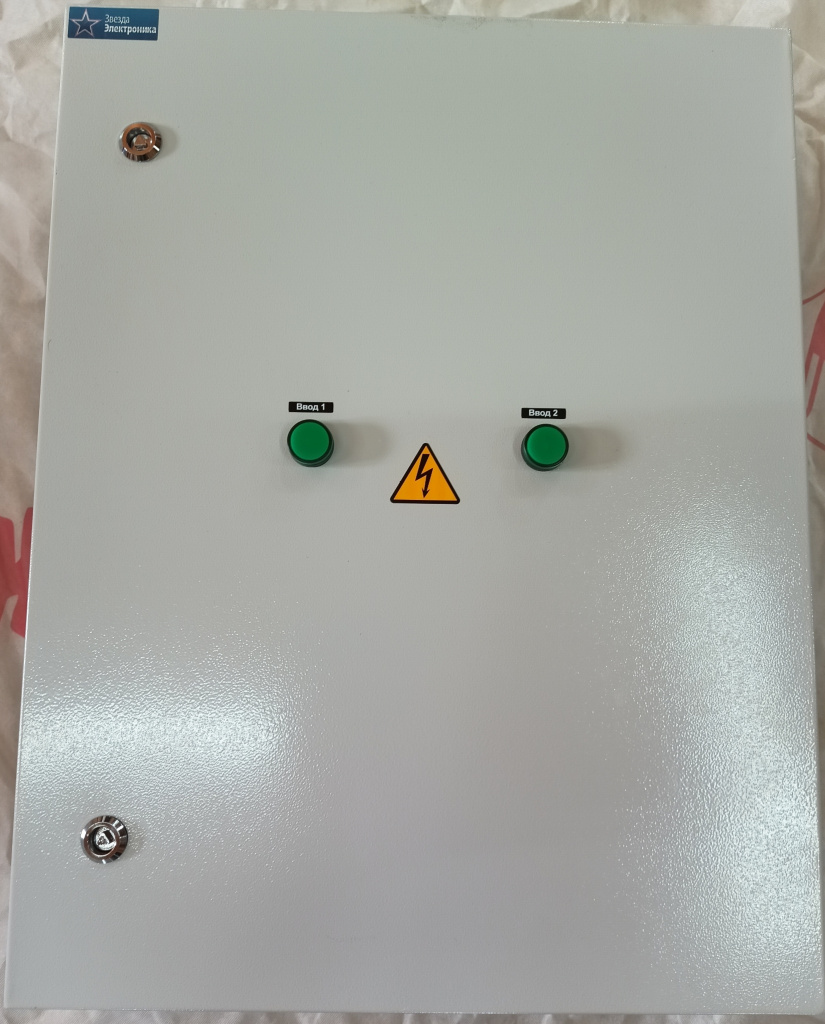

Рисунок 1 Щит автоматического переключения АВР 2К 125 А IP54

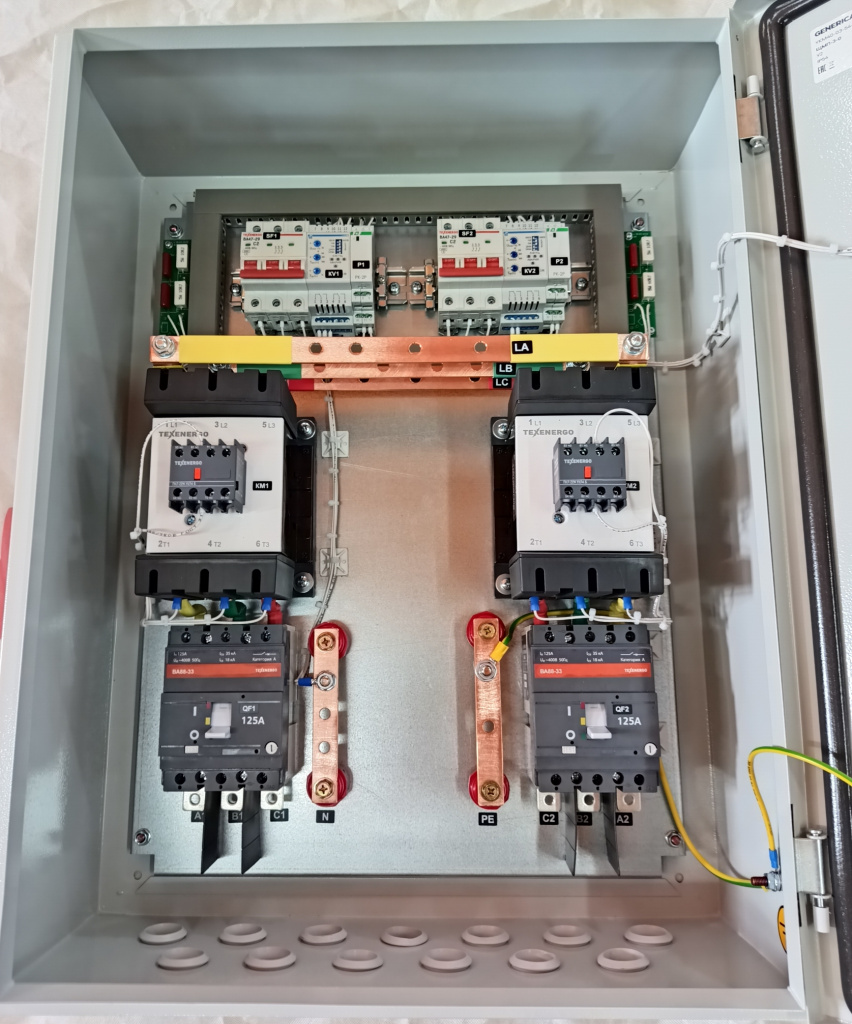

Шкаф АВР 2К это один с простейших видов автоматического ввода резерва. В качестве вводных автоматов используются ВА88-33 на 125 А, электромагнитные пускатели – ПМ12-160. Так же в шкафу установлены два реле напряжения – по каждому на свой ввод и два трехполюсных автомата для защиты цепей управления.

Поскольку катушка такого пускателя довольно мощная, то для продления срока службы выходного контактов реле напряжения дополнительно установлены два промежуточных реле и две искро-гасящие RC цепочки.

Индикация состояния включения сделана на 2 светодиодных лампах 220 В на дверце шкафа. Каждое реле напряжения контролирует состояние напряжение своего фидера. При наличии отклонений напряжения 1-го фидера от нормы – провал ниже уставки, превышение сверх уставки, полное отсутствие одной или всех фаз, неправильное чередование фаз – происходит отключение силового контактора неисправного фидера и происходит переключение питания нагрузки на другую линию, при условии что ее напряжение в норме. При этом первый ввод является всегда приоритетным и после восстановления 1-го фидера нагрузка автоматически переключается на питание от него.
